3DTXX圓柱型三軸力（特殊訂制）
量程范圍：±10kN~±400kN
| Measuring ranges | Fx /kN | Fy /kN | Fz /kN | Drawing |
| 3DT100 10kN/10kN/20kN | 10 | 10 | 20 | DT078 |
| 3DT125 30kN/30kN/120kN | 30 | 30 | 120 | DT082 |
| 3DT155 50kN/50kN/200kN | 50 | 50 | 200 | DT085 |
| 3DT225 100kN/100kN/200kN | 100 | 100 | 200 | DT083 |
| 3DT225 200kN/200kN/400kN | 200 | 200 | 400 | DT083 |

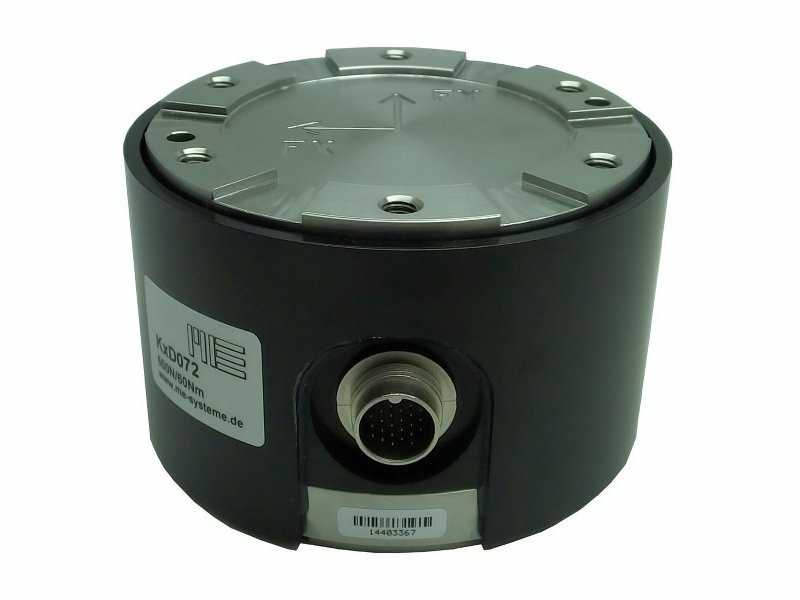

ME訂制型三軸傳感器3DTxx，區別于普通長方體型三軸力傳感器，它的結構為圓柱型，用于測量三個軸向力Fx、Fy、Fz
緊湊外形：Ø100*72，Ø125*90，Ø155*105mm，Ø225*150 mm
通過使用高精度應變計，該傳感器具有較小的溫度漂移和長期穩定性。適用于機器人以及自動化測量相關行業；
外形尺寸:
請參考具體訂制型傳感器圖紙，或咨詢我司銷售人員索取詳細尺寸圖紙；
DT078，DT082，DT085，DT083，DT083
應用領域：
u 風洞模型集成；
u 醫療技術的手柄，醫療/假肢/矯形技術和工具的集成；
u 生物力學測量，運動醫學/步態分析，人機工程測量；
u 在細觀裝配和處理過程的控制，機械維護及錯誤檢測中力或轉矩控制操作；
技術參數 表1-1
| 傳感器材料 | 鋁外殼 鈦合金結構體 | |
| 外形尺寸 | mm*mm | 參考圖紙 |
| 螺孔參數 | 參考圖紙 | |
| 機械參數 | ||
| 量程 | N | 參考表格 |
| 過載保護 | %FS | 150 |
| 臨界過載 | %FS | 300 |
| 電氣參數 | ||
| 標定輸出靈敏度 X軸 | mV/V@FS | 1.8 ±0.2% |
| 標定輸出靈敏度 Y軸 | mV/V@FS | 1.8 ±0.2% |
| 標定輸出靈敏度 Z軸 | mV/V@FS | 0.5 ±0.2% |
| 零點允許誤差 | mV/V | ±0.1% |
| 最大激勵電壓 | V | 10 |
| X/Y軸輸入電阻 | Ohm | 700±10% |
| X/Y軸輸出電阻 | Ohm | 700±10% |
| Z軸輸入電阻 | Ohm | 1400±10% |
| Z軸輸出電阻 | Ohm | 1400±10% |
| 精度參數 | ||
| 精度等級 | % | 0.2 |
| 非線性度 | %FS | 0.2 |
| 滯后性 | %FS | 0.05 |
| 零點的溫度漂移 | %FS/K | ±0.02 |
| 溫度漂移特征值 | %RD/K | ±0.02 |
| 蠕變 | %FS | 0.1 |
注意：輸出靈敏度視實際產品出廠標定證書上的值為準；過載保護150%,就是在加載不超過滿量程的1.5倍，傳感器本身是安全的，不會出現問題。但是，超出的加載是沒有經過標定的，輸出是不準確的；臨界過載300%,就是超出傳感器量程三倍的加載有可能對傳感器造成不可逆轉的損壞。
表1-1續
| 偏心載荷及串?dāng)_ | ||
| 允許彎矩 | Nm | 0.5 |
| 偏心加載誤差 | %FS@ 10mm | <1% |
| X軸對Y軸的串?dāng)_ | FS% | <1% |
| Y軸對X軸的串?dāng)_ | FS% | <1% |
| Z軸對XY軸的串?dāng)_ | FS% | <1% |
| 溫度參數 | ||
| 額定溫度范圍 | ℃ | -10...+70 |
| 工作環境溫度范圍 | ℃ | -10...+85 |
| 運輸及存放溫度范圍 | ℃ | -10...+85 |
注意：傳感器在受力過程中如果施力點距離安裝面有一定的距離，那么必須考慮其對彎矩的承受能力
標配電纜參數：3米電纜STC-32T-12，12芯線
引腳分配
| 接線定義 | ||
| X軸 | E+ | 褐色 |
| E- | 白色 | |
| S+ | 綠色 | |
| S- | 黃色 | |
| Y軸 | E+ | 粉色 |
| E- | 灰色 | |
| S+ | 藍色 | |
| S- | 紅色 | |
| Z軸 | E+ | 紫色 |
| E- | 黑色 | |
| S+ | 灰粉 | |
| S- | 紅藍 |
