自步入21世紀以來，中國素有“基建狂魔”的美稱，大至各種交通干線，小到每個醫院大樓，中國建造的速度令世界刮目相看。當前，我國正處于高鐵地鐵等重要基建工程的建設高峰時期，為滿足工程中出現的各種復雜隧道建設需求及建設進度要求，國內各大盾構研究中心都在研發設計質量好、性能優良、可靠性強的盾構掘進機，如各種大直徑盾構和復合盾構的控制、遙控、傳感器、導向、測量、探測、通訊等技術；

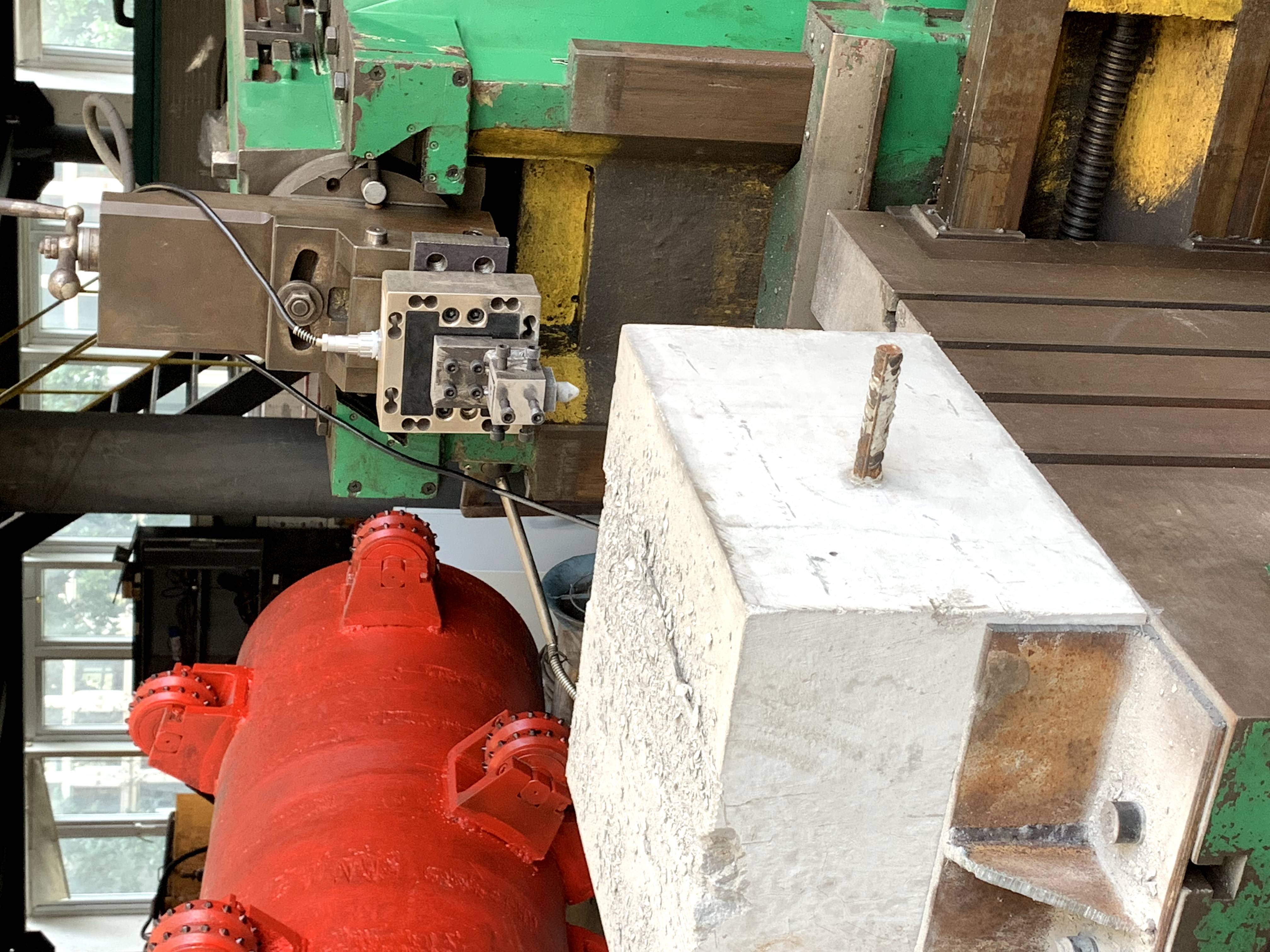

       國內某一盾構研究機構購買了我司的FC3D系列三分力傳感器用于下沉式盾構掘進綜合模擬試驗平臺。

測試目標：
       1、試驗平臺的掘進方向刀盤&刀具對作用面推力測量

       2、徑向的頂管機液壓缸推力測量；

該測試的目標主要集中在切削刀盤和驅動裝置以及盾構掘進機的其它零部件上；

 結合測三分力傳感器對掘進平臺刀盤不同點位的推力，側向力進行檢測，并記數據分析刀盤及其刀具與工作面的相互作用力；并結合蒙特卡羅有限元法，分析各種因素包括：工作面強度，剛度，刀盤結構形式，刀盤支承方式，刀具分布等對測試結果的的影響。

實驗?zāi)康模?/span>

       建立一個數據庫，獲得掘進過程中系統的力學特性模型，對系統進行建模，以便于后期的仿真，對實際工況中需要糾偏，對液壓系統協作控制給出一些參考性的數據；

信號處理：
       三分力傳感器這部分由于原始測力傳感器為應變式，信號要經過兩步處理；
       1、傳感器輸出的原始信號經過放大器放大到標準模擬量電壓；
       2、放大器輸出的信號接入數據采集系統進行AD轉換，在PC端再進行數字信號處理；

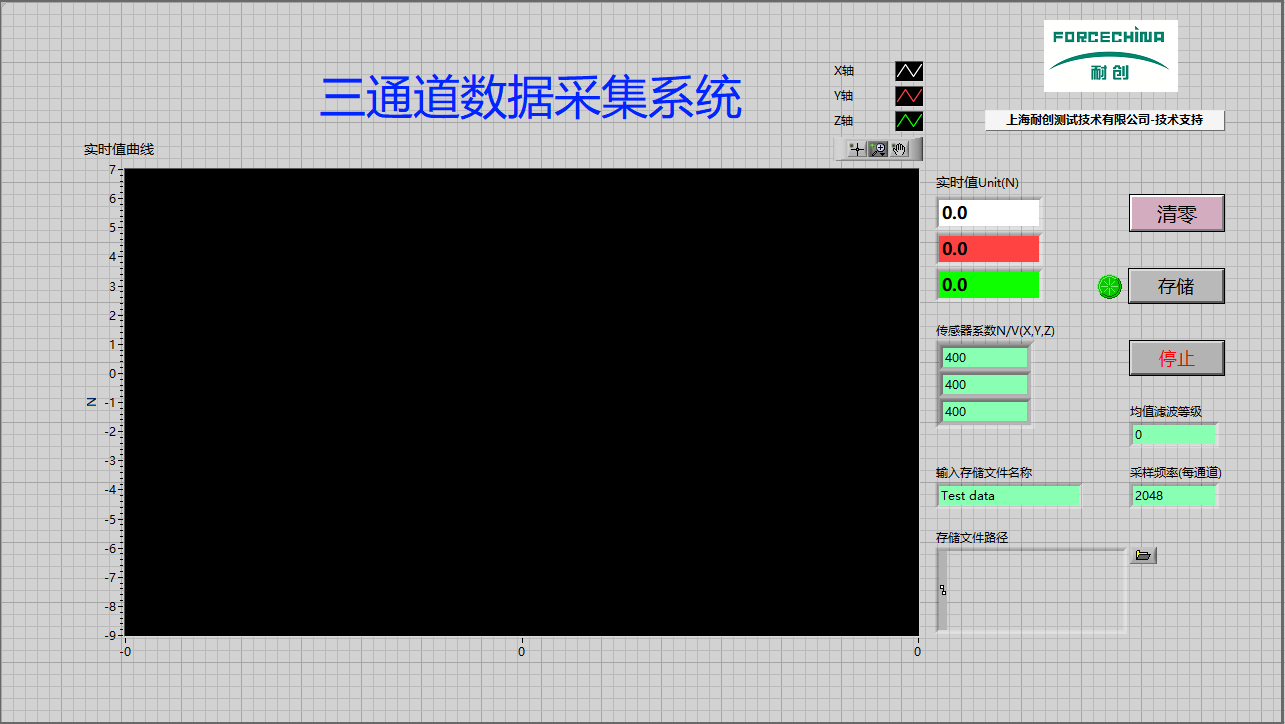

軟件功能：
       對整個試驗的力學響應曲線進行采集顯示，并保存數據提供離線分析；
