NCTE非接觸式測量原理專題一

從傳統的應變式測量轉換到磁場測量------在未來，力和扭矩測量屬于磁場！

幾十年來，用于扭矩和力測量的傳感器及其應用形式的變化很小。
近年來，隨著工業4.0的推進，數字智能化和大數據等對扭矩和力傳感器提出了新的要求，傳統的解決方案已經無法滿足一系列新的需求。
扭矩和力傳感器的開發和創新，出現了新的挑戰，需要?jiǎng)?chuàng)新的解決方案，并達到規模化應用。

不可否認，對于扭矩和力的高精度測量，基于常規應變式原理仍然是主流解決方案；
但是它們非常昂貴，而且它們的維護成本很高；
在一些需求中，給到力和力矩測量傳感器的空間非常有限，而且要求傳感器全生命周期應用于設備中，當傳統的扭矩和力傳感器涉及到集成轉換為一些設備的配套零部件時，微型化，易集成，可低成本批量生產，易于維護或免維護這些挑戰性的要求成為應用成功的關鍵點，也是難點，尤其是一些非標傳感器的解決方案，經常面臨這些問題。

而剛好，我們NCTE的這項新技術可以提供對應的解決方案

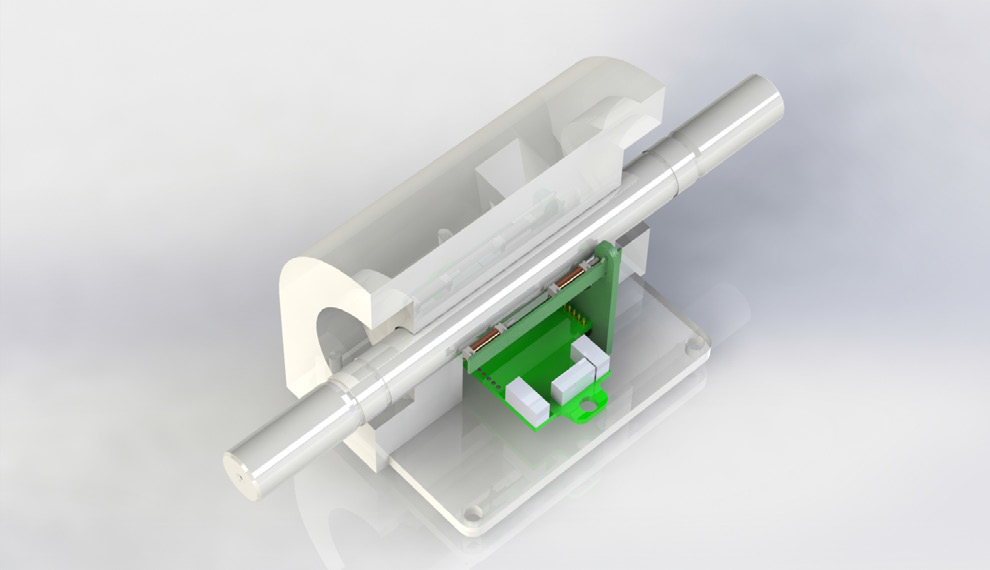

基于磁致伸縮原理的非接觸式扭矩傳感器-將軸本身變成一個可用于檢測扭矩的特殊磁體；
在NCTE的創新方法中，我們使用了磁致伸縮原理。這個原理是基于一個有趣的物理過程:一個物體的長度在外部磁場的影響下改變。我們的技術使用了所謂的逆磁致伸縮效應。

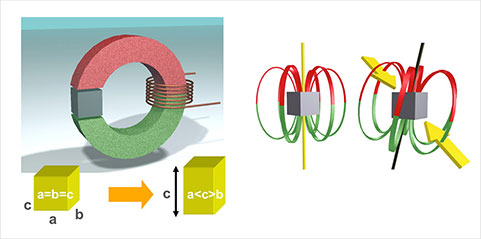

磁致伸縮原理
這種基于這一原理制造的傳感器允許客戶做最小的結構改動，可以將客戶原有的軸轉化成為一個具有磁性編碼的磁場，這種磁場性質非常穩定，在固定的工況下可以長期工作。
當外部的力，剪切，扭矩，作用在具有磁性編碼的軸上時，我們可以直接地、穩定地、長時間地觀察和測量軸上磁場的變化，即使在困難的外部條件下，也能非常準確和重現性地觀察和測量它。

我們將這種磁化軸稱為第一傳感器，而我們的檢測單元，我們稱為第二傳感器，檢測磁場的變化；

NCTE已經將基于這項技術制造的傳感器&解決方案推廣應用于諸多領域，在一些行業中我們已經有了批量化的應用；

如果您感興趣，或者有類似的需求，請與我們的銷售或技術人員聯系

下一期專題二中：我們將介紹NCTE扭矩傳感器的構造，哪些材料適合作為磁性編碼的軸，NCTE適用于哪些工況以及其典型應用；
